功率器件动态特性智能测试系统AVATAR-D
AVATAR-D系列产品是一款全自动动态特性测试设备。主要用于IGBT/DIODE /MOSFET 等器件的双脉冲（包含开通特性、关断特性测试、反向恢复特性测试）、短路安全工作区和反偏安全工作区测试，测试方案完全符合IEC60747-9国际标准。
-
2kV/3000A双脉冲电压电流范围
-
15kA短路电流最大
-
-55℃~200℃温控范围
-
＜3μs过流保护时间
Product Test Capability and Main Advantages
双脉冲电压电流范围为2kV/3000A，短路电流最大到15kA；
支持IGBT/SiC MOSFET/Diode等器件，DBC级和模块级；
支持半自动和全自动测试，适合量产和实验室测试；
支持各种IGBT和SiC模块封装和拓扑类型产品，如单管、半桥、全桥、三相桥、三电平、IPM等，可支持4组半桥拓扑单元切换测试；
16路4线制SMU，16路I/O，128路继电器驱动，快速拓展不同功能；
过流保护时间＜3μs；
极低的主回路杂散电感，最小＜13nH（不包含器件杂感）；
支持模块高/低温测试，温控范围：-55℃~200℃；
DBC测试：支持抽真空充高压氮气，防氧化、防打火；
支持Vth/ICES/开尔文接触测试；
八个测量通道，单次测量可获得IGBT及续流二极管的电流电压波形；
高UPH。

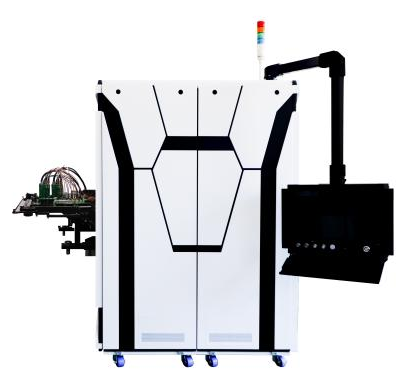

AVATAR-D（半自动）

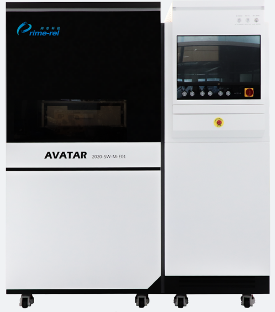

AVATAR-D（全自动）
